Hangfelvételek, a mikrofon és ahogy felépül
2012. szeptemberében egy komolyabb felújítást végeztem a mikrofon erősítőjén. Elsősorban a jónak nem mondható 3,5mm-es sztereo jack aljzat került kicserélésre, mivel az utóbbi hónapokban már igen csak gyakori, a rossz kontaktus miatt egyre több esetben előfordult, hogy egyes felvétel recsegett, sisteregett ami kimondottan zavaró volt. Egy másik kisebb zavaró tényező is rontotta a hangminőséget, ez pedig az infrahangok. Emellett még mivel egy átalakított panel volt beépítve, nem pontos méretekkel, és nem minden alkatrész volt rögzítve a panelen, most ez is megoldódott.

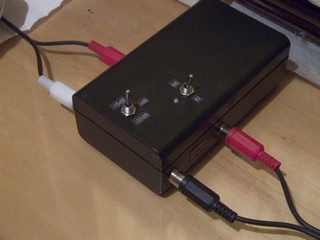

Teljesen új kialakítást kapott, a doboz mérete maradt a régi műanyag. A már említett 3,5 jack csatlakozó lecserélésre került, helyette sokkal megbízhatóbb, sokkal jobb érintkezést biztosító aranyozott RCA csatlakozók kerültek az erősítő dobozának oldalaira. A várt változás eredményes lett, ugyan is a felesleges infrahangok mérséklődtek, átlagosan 6dB csökkenést tapasztaltam, és az RCA csatlakozóknak köszönhetően megszűnt a jack csatlakozó által keltett sistergés is.
Emellett egy lényegesen nagyobb minőségi kategória ugrásra is sor került, ugyan is az eddigi NE5532-es IC-t felváltja egy sokkal alacsonyabb torzítással rendelkező, magasabb frekvencián üzemelő IC, ez pedig az LM4562. Így most már a lentebb látható ábra a következőre módosult:
Az IC váltást követően a felvételek is külön csoportosításba kerülnek. A régi felvételek az NE5532-höz tartoznak, míg az új felvételek az LM4562 alatt lesznek megtalálhatóak.
frissítve: 2012. szeptember
Először kezdem magával a mikrofonnal, hogy mi is ez, mekkora, milyen minőségű és milyen fajta. Ez egy nagyon olcsó mindössze 160Ft (darabja) értékű gombelemnél is kisebb kondenzátor mikrofon.
A képen a kpcm27b típusú látható. Mint ahogy az adatlapján is látható, a jel-zaj viszonya 60dB felett van, ez lényegében annyit jelen, hogy viszonylag "halkan sistereg" az egészen halk hangoknál. Létezik nagyobb méretben is fele árban de a minősége is fele annyit ér. A nagyobb méretű kb. 15-20kHz-ig veszi fel egyenletesen a beérkező hangokat, míg a kisebb méretű akár 40-50kHz-et is elég nagy mértékben érzékeli. Mellesleg jobban érzékelhető milyen távolságból ill. milyen irányból érkezik a hang, mivel tisztábban rögzíthetők a hanghullámok.

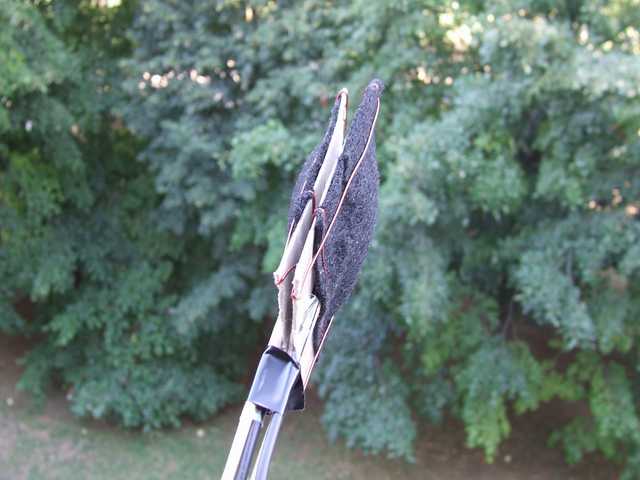

Mint tudjuk a sztereó hangzáshoz két mikrofon kell. Fontos, hogy nyomás érzékenyek, azaz nincsenek hátul megfúrva, a gyárilag elkészített állapotukban hagytam és ügyeltem arra, hogy a mikrofonok teljesen megegyező érzékenységgel rendelkezzenek. Ezt nagyon egyszerű megállapítani, csak szorosan helyezzük egymás mellé és egy lehetőleg mély frekvenciás hangot keltsünk (pl: 50Hz vagy 1 000 Hz). Ezután jöhet a kérdés, hogyan helyezzük el őket? A jelenlegi legjobban bevált módszerem, a mikrofonokat egy pálcához rögzítem, majd egy nem túl nagy kartonlapot (10x6cm) helyeztem el közvetlen a mikrofonhoz, ezzel elválasztva a másik oldalról érkező hangokat, ezzel növelve a térhangzást. A következő lépés, hogy milyen távolságra legyenek egymástól. Eleinte csak egy tenyérnél kicsivel nagyobb méretű kartonlappal választottam el egymástól őket, de nem volt köztük távolság. Ennek az lett az eredménye, hogy a csatornák szétváltak, de az 1kHz alatti hangok szinte teljesen monoban maradtak.
Ezért jobb ha valamekkora távolságra helyezzük el egymástól a két mikrofont. Átlagosan a két mikrofon között 20-30cm-es távolság, de menydörgésnél vagy távolról érkező hangoknál valamivel jobb a 40-60cm távolság.
A következő ábrán látható, miként jut el a mikrofontól a számítógépig a jel.
A mikrofonoktól az erősítőig 2m, az erősítőtől a számítógépig 1m 0,08mm2-es árnyékolt kábelen jut el a hang. (analóg jel formájában) Az előfok egy NE5532-es tranzisztoros IC-vel rendelkezik. A számítógép egy véleményem szerint igen jó minőségű hangkártyával rendelkezik (ALC889A). 108dB jel-zaj viszonyra és 96kHz-es, vagy akár 192kHz-es mintavételezésre is képes de ehhez olyan szoftverre (operációs rendszerre) van szükség ami képes kihozni ennyit a hangkártyából. (a mintavételezési frekvenciának mindig a felét kell érteni, ez az amit maximum fel képes venni a számítógép. Tehát ha CD minőségben veszünk fel az az 44,1kHz-es mintavételezéssel, az annyit jelent, hogy a maximális felvett frekvencia az nagyjából 22kHz lehet)
készült: 2010. augusztus
