Elektret mikrofon szerkezete

<-- vissza

Egy rögtönzött ötletként gondoltam megnézem, mi is rejlik az általam használt elektret, avagy kondenzátor mikrofonokban. Az utóbbi években gyakran mondogatom a környezetemben élőknek, hogy csak az elméleti tudás, nem tudás, annak csak tájékoztatás jellege van, de ahhoz, hogy ténylegesen tudjuk, valójában mi, hogyan működik, gyakorlati alkalmazás közben kell elemezni!
Ezért döntöttem úgy, hogy az egyik mikrofonom feláldozom, és szétszerelem.

Körbevágás után nagy meglepetés nem ért, azt azonban észrevettem, és ez az egyik nagy hiba a gyártók részéről, hogy a beforrasztási pontokon, amik végül is egy nyák lemezen vannak, sajnos a belső oldalán nincs réz fólia borítás.
Nem értem ezt az apróságot a gyártók miért hanyagolják, mert ezeknek a mikrofonoknak e miatt itt van a gyenge pontja. Hiába van körbe árnyékolva egy aluminium házzal, ha a hátsó fele kivétel ez alól, ezért árnyékolás hiányában nagyon értékennyé teszi az elektromágnes térre. Ebből adódóan sajnos az alkatrész használója kénytelen megküzdeni az árnyékolással, ami legegyszerűbb megoldással élve, egy alufóliás, szoros körbetekerés.

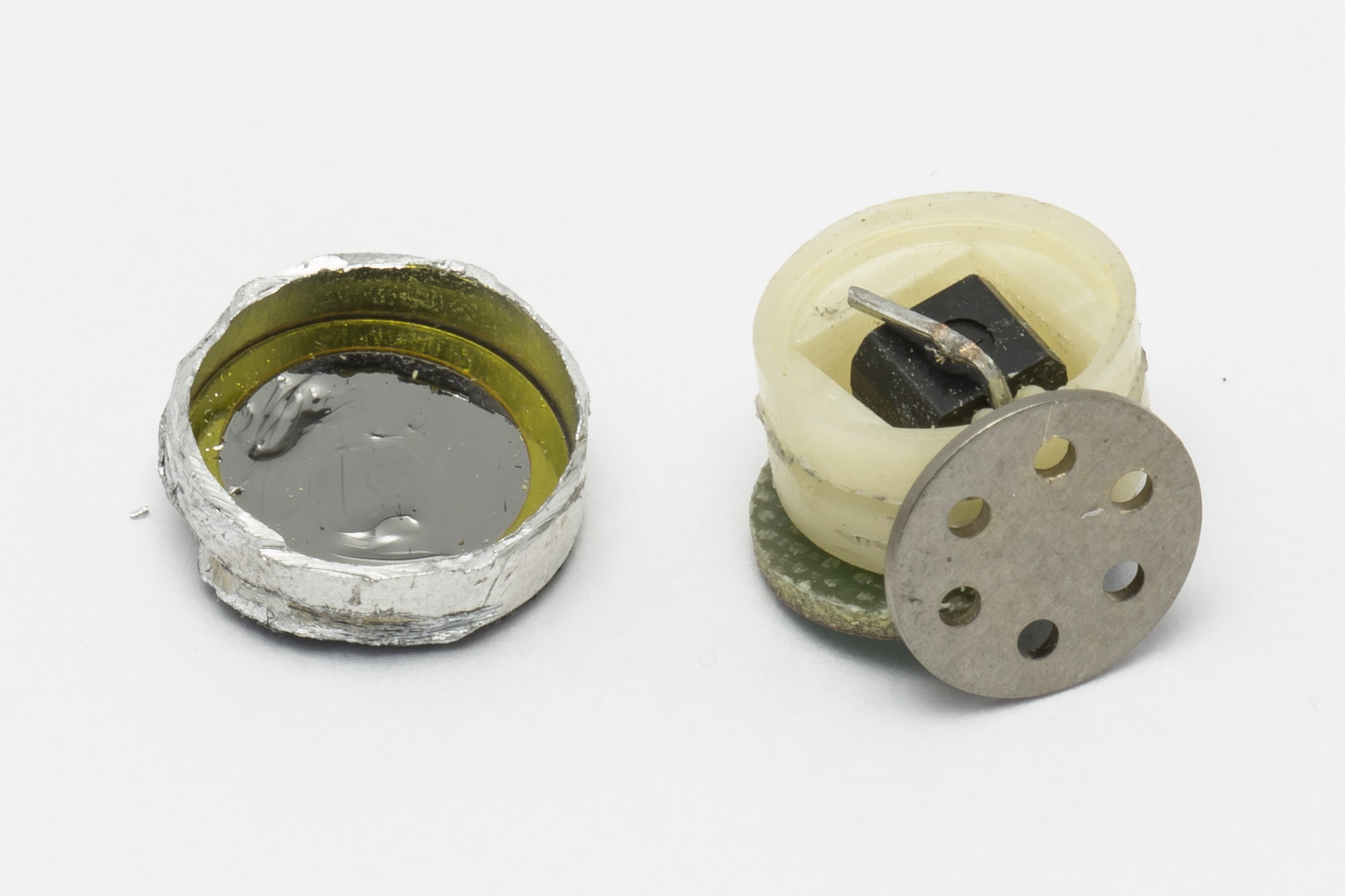

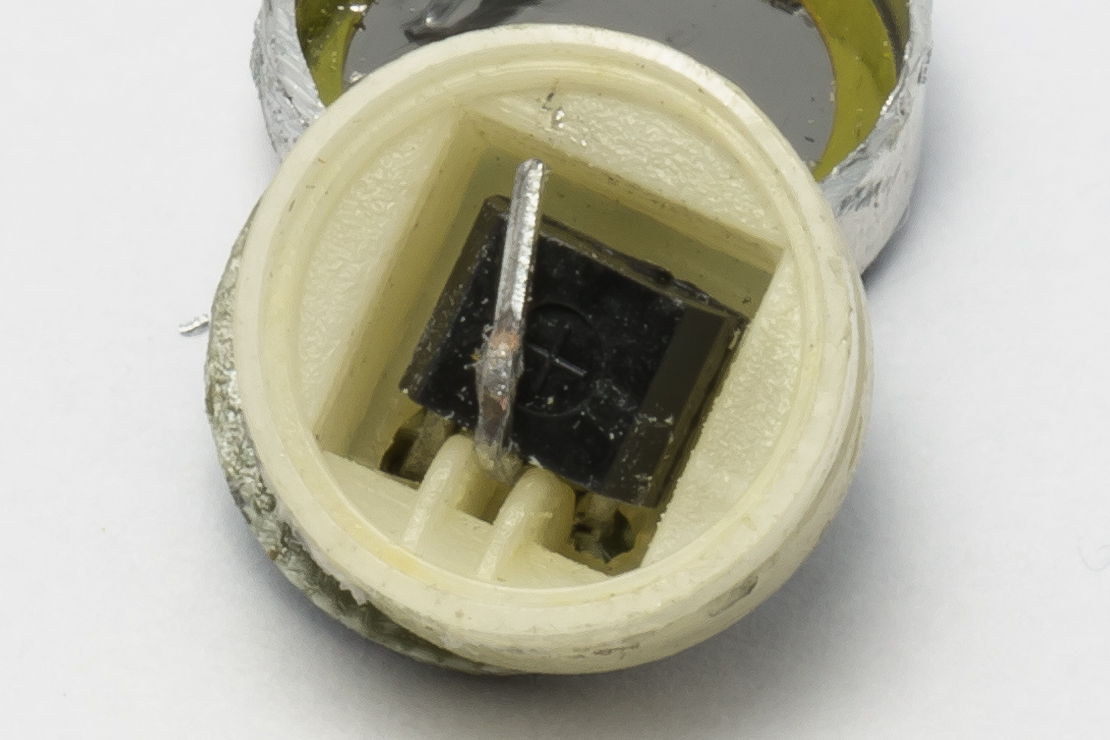

Az alábbi képeken mindenki gyönyörködhet a közeli felvételeken.

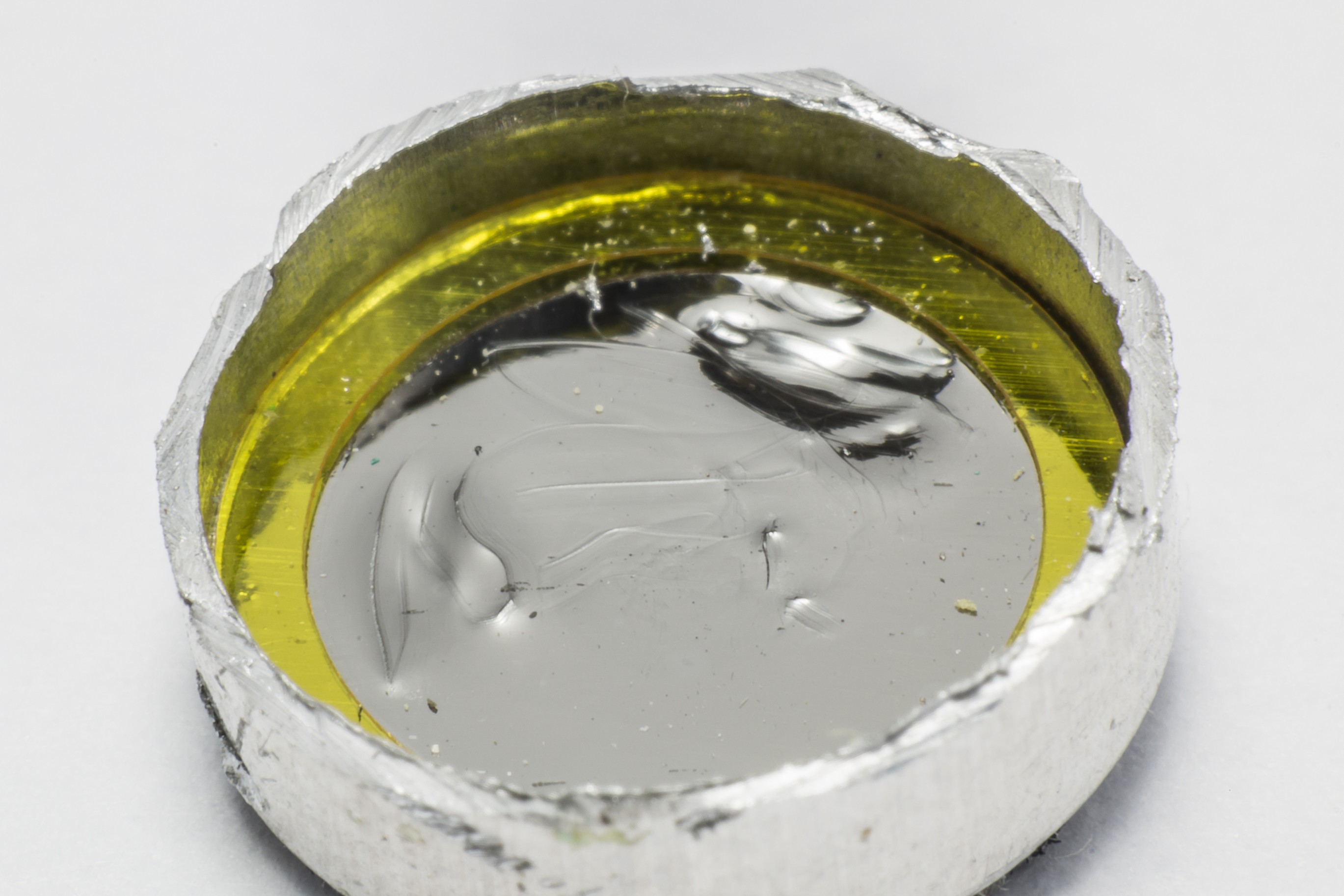

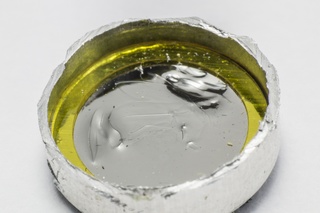

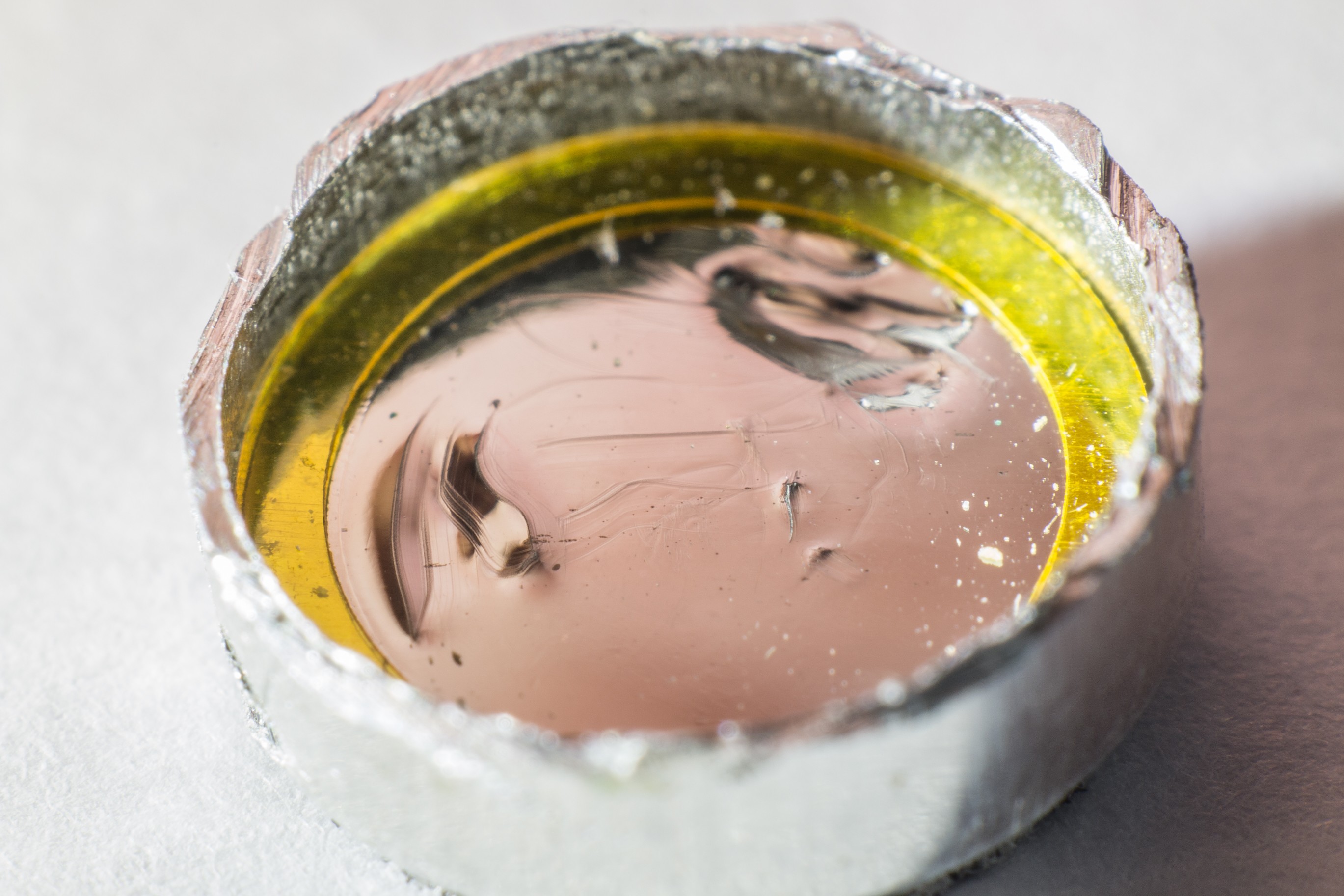

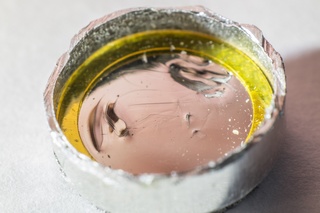

Mellékesen megjegyezném, hogy a vékony hangérzékeny fóliát szándékosan megkarcoltam, hogy látszon mennyire érzékeny anyagból van.

készült: 2023. március
